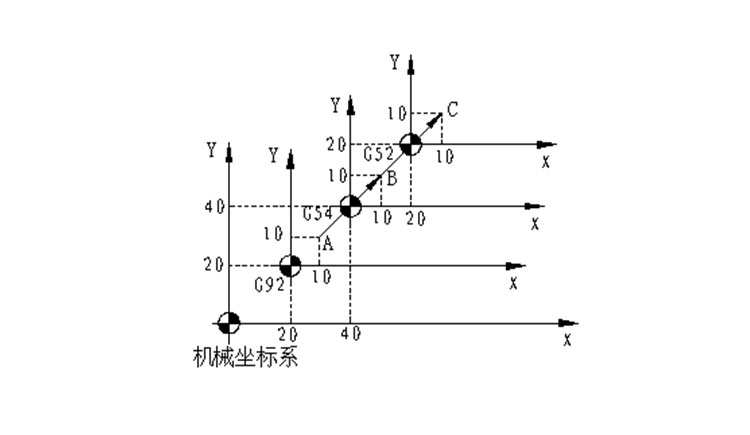

精密零件加工中銑削加工，時常會遇到局部坐標系的使用，G52 指令能在所有的工件坐標系(G92、G54~G59)內形成子坐標系，即局部坐標系如下圖

局部坐標系的設定

    在精密零件加工銑削加工中要處理四個鍵槽輪廓，使用局部G52就十分的方便，比如G52X-150Y-160就表示將坐標系建立在原坐標X-150Y-16這個點上，在這之后的坐標就以這個點為坐標原點了！

參考程序如下：

G54

M3S1000

G0X0Y0Z10

X-150Y-160；定位

G52X-150Y-160；建立局部坐標系

G1G41G01Y20D01F500

X11

G3X-11R11

G01Y0

G3X11Y0R11

G01Y20

G40G0Z10

X0Y0

G52X0Y0

G0X150Y-160

G52X150Y-160

G42G01Y20D01F500

X11

G3X-11R11

G01Y0

G3X11Y0R11

G01Y20

G40G0Z10

X0Y0

G52X0Y0

G0X150Y140

G52X150Y140

G42G01Y20D01F500

X11

G3X-11R11

G01Y0

G3X11Y0R11

G01Y20

G40G0Z10

X0Y0

G52X0Y0

G0X-150Y140

G52X-150Y140

G42G01Y20D01F500

X11

G3X-11R11

G01Y0

G3X11Y0R11

G01Y20

G40G0Z10

X0Y0

G52X0Y0

M5M30

提示：程序中的G52X0Y0表示取消局部坐標系，另外這里大家可以使用調用子程序的方式，以縮短程序量！

    精密零件加工流程中含有G52 指令的程序段中，絕對值編程方式的指令值就是在該局部坐標系中的坐標值。
